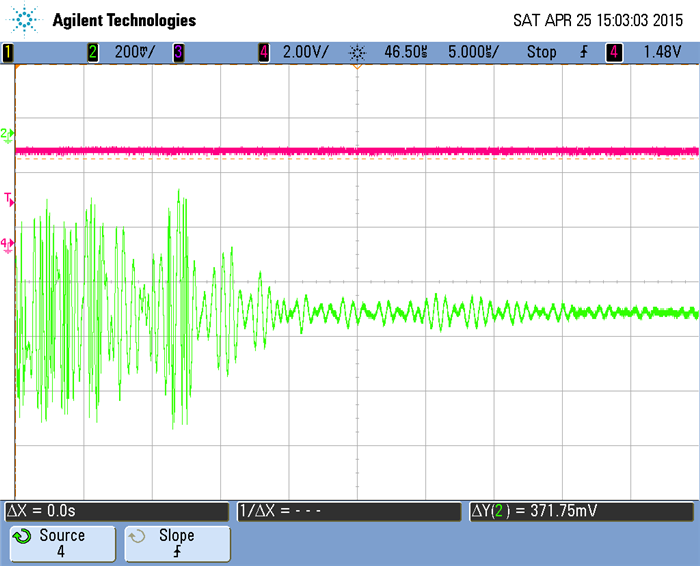

一个通道的回波信号波形

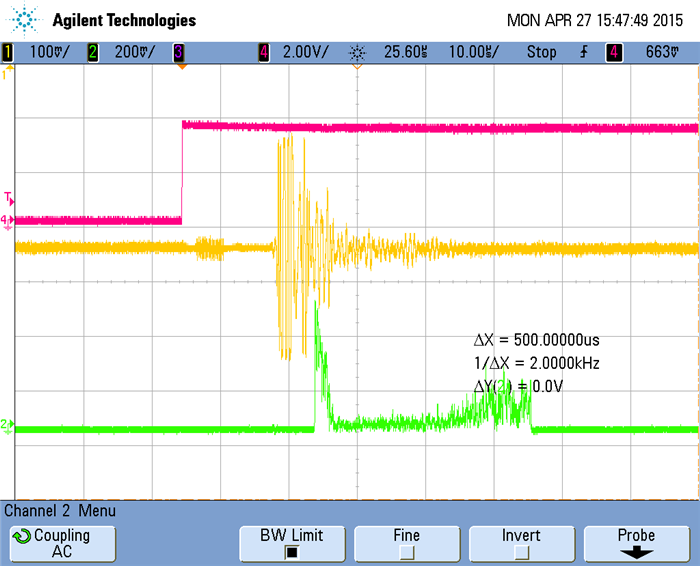

                                    一个 通道的回波信号波形和波束合成后的对数压缩信号波形

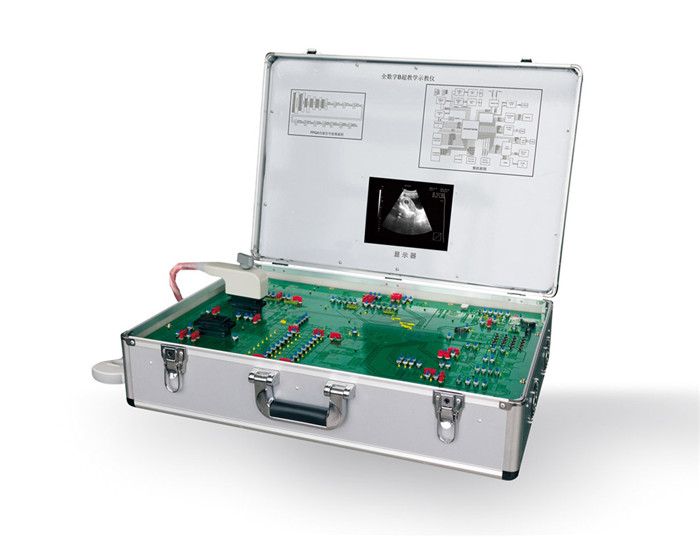

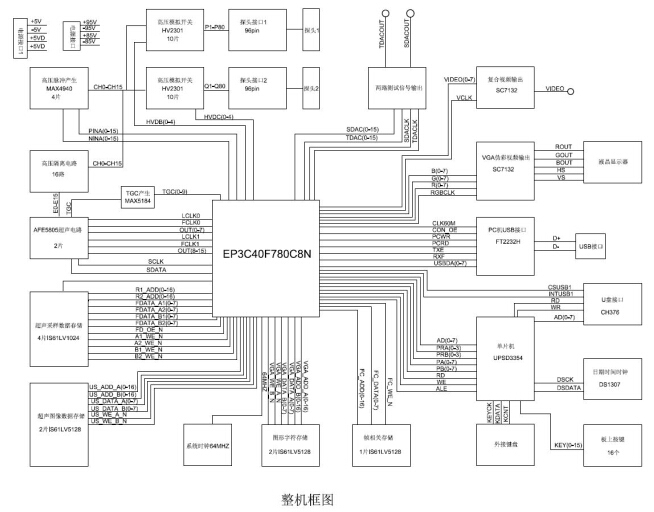

SH5800 全数字超声诊断示教仪技术参数
教学专用技术参数
一：关键信号测量

1：发射触发信号测试及延时和发射焦点的关系
2：发射触发脉冲和高压发射信号的关系。
3：高压开关的通断和控制信号的关系
4：高压隔离电路的测量
5:  AFE5805控制信号的测试
6：超声扫描同步信号的测试
7：视频输出信号的测量
8：单片机信号测量
9：实时时钟测量
10：时钟信号测量
11：DSC变换存储器地址、数据测量
12：TGC信号测量

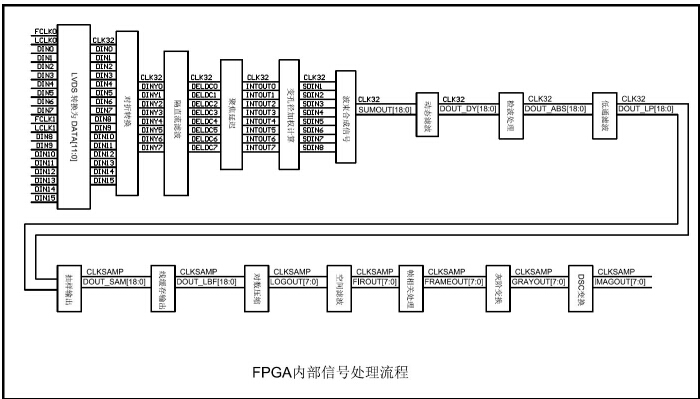

二：FPGA内部数字信号处理实验
1：测量每一通道回波信号输出
2：测量数字波束合成后的信号
3：测试波束合成后的信号和TGC的关系
4：测试动态滤波后的信号
5：测试内部检波后输出信号
6：测试对数压缩后信号
7：外接标准信号源，测量FPGA内部信号处理过程
8：输出回波信号幅度和探测物体的关系
9：比较两个不同通道回波信号的延迟
10：比较经接收聚焦延迟后的两路回波信号

三：故障试验与故障排除

1：断开一路或几路发射触发信号实验
2：断开高压控制信号实验
3：断开一路或几路探头换能器振元实验
4：断开一路或几路接收通道实验
5：断开存储器地址线或数据线实验
6：断开视频输出几路数据线实验
7：断开单片机数据或地址线实验
8：断开系统时钟实验
9：断开视频同步信号实验
10：断开TGC 信号实验
11:  断开实时时钟实验
12： 更换隔离电路匹配电感实验
13：更换视频输出串联电阻实验

四：软件设置实验

 整机可通过软件设置不同的实验状态、故障状态。机器主板上有操作按键和LED状态指示。还可根据老师的要求设定特定的实验课程。

五：软件下载
 有下载FPGA软件接口，有下载单片机软件的接口。
六：高速USB端口
 有高速USB端口，可以把图像或数据实时传输到PC机。

B超通用技术参数
1．扫描方式：电子扫描，两个探头插座
2．变频功能：
3.5MHZ探头工作时
工作频率（Mhz）：2.5,3.0,3.5,4.0,4.5,5.5。
6.5MHZ探头工作时
工作频率(Mhz)：5.5,6.5,7.5,8.5。
7.5MHZ探头工作时
工作频率(Mhz)：6.5,7.5,8.0,8.5。
3．灰阶分级： 256级灰阶
4．发射聚焦：发射焦点数量可选择1个、2个、3个或4个；
16处发射焦距（焦距变化范围为1-16cm，每次可调1cm）
5．通道：16路
    6. 盲区  3mm ，侧向分辨力  2mm ，横向分辨力   1mm
   7 .帧相关系数：B，B／B模式八档可调
8．8段TGC调节
9．图像放大倍率：1.0倍，1.2倍，1.6倍，2.0倍
   具有局部窗口放大2.0倍功能
10．深度提升：放大后可以提升图像
11．体标标注
12．注释输入:英文字符输入
13. 焦点间距调节：5档
   14．存储功能
提供1组USB接口(USB 2.0 Full-Speed Host 端口)
U盘存储图像
15．工作模式：B、4B、B/B、B/M、M
16．B型图像显示方法
实时或冻结两种状态
图像垂直/水平翻转
17．测量与计算
B模式常规测量：距离、周长、面积、体积。
M模式常规测量：距离、时间、速度、心率。
产科计算：测量BPD(双顶径)、FL(股骨长)、CRL(头臀长)、GS(孕囊)、HC(头围)、AC(腹围)及孕周、预产期、胎重的计算。
   18. 碎石机软件
  19.Υ校正调节 0-15；
  20. 帧相关 0-7
  21．图像输出
   标准图像视频输出（PAL-D制）
  22．显 示 器：液晶显示器
   23．电源具有过压、过流和断电保护功能；
   24．输入功率:<150VA
