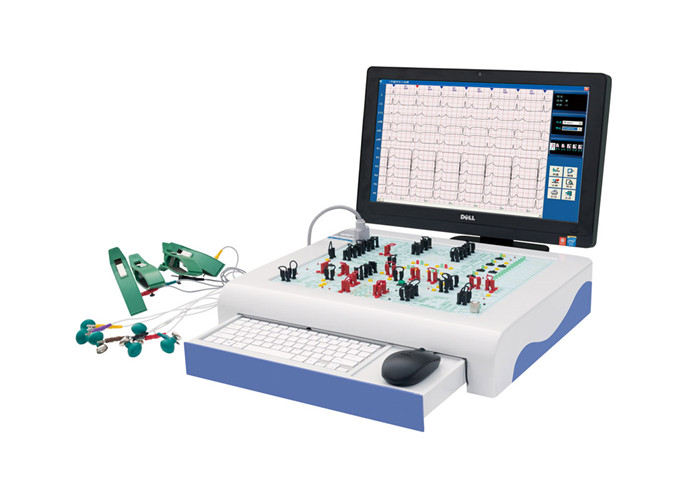

SH5000 心电示教仪技术参数
一、技术参数
1.1导联：标准12导联（Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1-V6）。
1.2灵敏度：2.5mm/mv、5mm/mv、10mm/mv、20mm/mv四档，误差范围±5%。
1.3输入回路电流：各输入回路电流应不大于0.1μA。
1.4幅度频率特性：以10Hz为基准，1Hz～75Hz。
1.5低频特性：时间常数应不小于5s。
1.6耐极化电压：加±300mv的直流极化电压，灵敏度变化范围±5%。
1.7共模抑制比：各导联不小于60dB
1.8最小检测信号测试：对10Hz、40μV（峰峰值）偏转的正弦信号能检测。
1.9噪声电平：≤30μV（峰峰值）
1.10基线稳定性
a)电源电压稳定时：基线的漂移不大于1mm。
b)电源电压瞬态波动时：基线的漂移不大于1mm。
c)灵敏度变化时（无信号输入）其位移不超过2mm。
d) 温度漂移：在10～35℃温度范围内，基线漂移平均不超过0.5mm/℃。
1.11输入阻抗：≥2.5MΩ
二、完成实验项目要求
2.1心电图基础知识实验
2.2心电图的电极和导联实验
2.3心电示教仪操作实验
2.4心电示教仪结构和原理实验
2.5心电示教仪性能指标实验
2.6心电示教仪测试点使用实验
2.7心电示教仪导联选择电路开关实验
2.8威尔逊网络原理实验
2.9心电示教仪故障点实验
2.10输入缓冲电路和屏蔽线驱动电路原理实验
2.11导联选择电路原理实验
2.12差分放大器原理实验
2.13低通滤波器原理实验
2.14毫伏标压产生电路原理实验
2.15主放大器原理实验
2.16心电信号分析处理实验
2.17心电信号发生器实验
三、配置要求
3.1戴尔商用品牌电脑：19寸液晶显示器；Intel双核CPU；2GB内存条；500GB硬盘；DVD刻录机；
3.2开放式心电信号采集原理示教台；
3.3心电示教仪软件；
3.1豪华仪器包装箱。
四：功能特点详细说
 全中文菜单，具有单导心电图、12导同步心电、长时心电记录、心室晚电位、QT离散度、心率变异分析、高频心电、频谱心电、心电向量、时间向量、起搏心电等十大功能的演示示教；开放式心电图机的结构和原理展示，设置了大量的断点、故障点和测试点，方便实验教学；教师可根据教案和仪器的原理方框图自行选择测试点、故障点，使教学更具灵活性和实践性；采用USB2.0通讯接口，支持投影仪联机示教和热敏打印以及激光打印两种打印模式；具有权限登录、师生互动和实验报告互传、修改、统计、删除和打印等网络功能。
产品适用于高等院校生物医学工程专业、医用电子仪器与维修专业的相关课程的理论和实践教学、科研。
