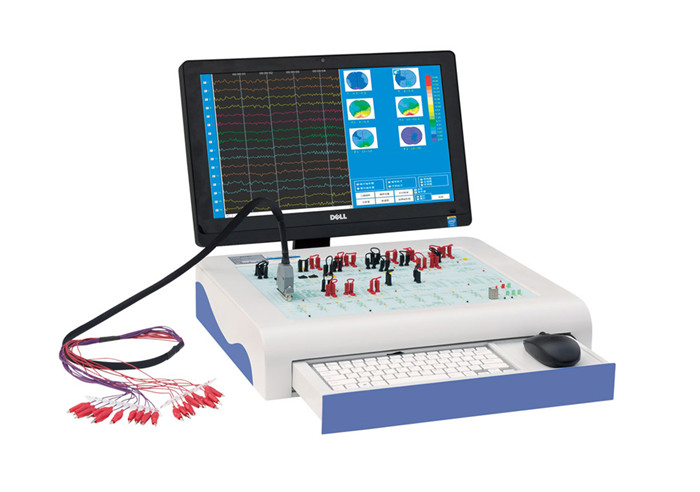

SH5100 脑电示教仪技术参数
一、技术参数
1.1导联通道：1-16导
1.2电压测量：25μV～200μV，误差不超过±10%；
1.3时间间隔：误差不超过±5%；
1.4时间常数：0.03s～0.1s，误差不超过±40%，大于0.1s，误差不超过±20%；
1.5幅频特性：1Hz～30Hz，偏差不超过+5%～-30%；
1.6功率谱幅度：偏差不超过±10%；
1.7功率谱频率：误差不超过±5%；
1.8噪声电平：不大于5μVP-P；
1.9共模抑制比：不小于80dB；
1.10耐极化电压：加±300mV的直流极化电压，偏差不超过±5%；
二、完成实验项目要求
2.1脑电图基础知识介绍实验
2.2脑电地形图信号分析处理技术原理实验
2.3脑电地形图技术及结构原理
2.4脑电地形图的功能介绍实验
2.5脑电示教仪使用和性能指标实验
2.6示教仪与计算机相联机测试实验
2.7示教仪与示波器联机测试实验
2.8定标电路原理实验
2.9输入缓冲电路原理实验
2.10导联方式选择电路原理实验
2.11差分放大器原理实验
2.12前置主放大器原理实验
2.13低通滤波器原理实验
2.14后置主放大器原理实验
2.15A/D转换电路原理实验
2.16光耦隔离电路原理实验
2.17单片机控制部分实验
2.18USB原理实验
三、配置要求
3.1戴尔商用品牌电脑：19寸液晶显示器；Intel双核CPU；2GB内存条；500GB硬盘；DVD刻录机；
3.2USB开放式脑电信号放大原理示教台；
3.3脑电示教仪软件
3.4豪华仪器包装箱。

四：功能特点详细说
脑电示教仪是一款集脑电图、脑电地形图和脑电监护于一体的产品，本仪器设计时，充分考虑相关专业教学过程中对学生实践动手技能的培训。设置了多种故障点和测试点，用于测试电路发生线路故障或集成电路、元器件故障时仪器的工作状态。其主要特点如下：
 1. 开放式电路板演示，老师可根据教案自行设置测试点、故障点，使教学更具灵活性、实践性；
2. 人性化设计，设有故障指示灯指示、原理方框示意图，使操作简单，易于掌握，方便教师示教。
3. 16路低噪声无失真放大器。
4. 单、双极导联、双导横联无失真转换功能。
5. 信号预处理及伪差排除功能：消除基线漂移，滤除工频干扰及各种EEG电生理信号干扰。
6. 显示屏显示波形变化，学生可根据变化波形确定故障点，使学生能更清晰、更直观掌握仪器设计结构和工作原理；
7. 鼠标、键盘式操作，简单易学，轻松上手；
8. 可连接投影仪，支持幻灯教学。
9. 采用USB2.0通讯接口技术

产品适用于高等院校的生物科学系\医学技术系\电子信息科学类相关课程的教学、科研。
