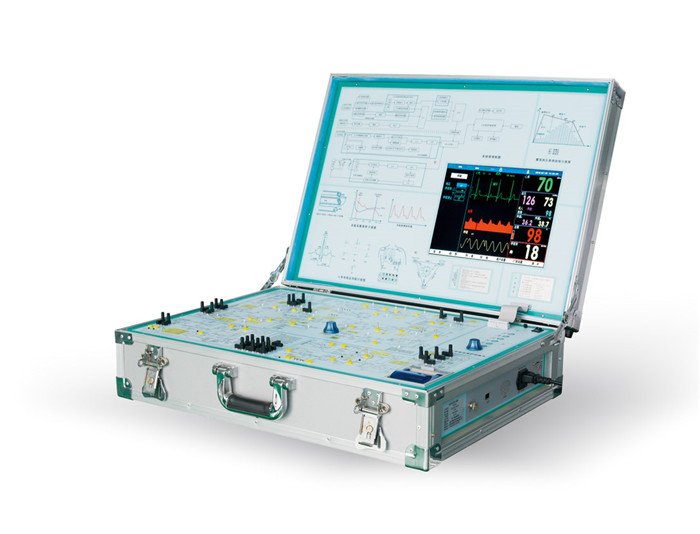

SH5200 型生命体征监护示教仪是一款集监护与监护仪的电子、电路教学于一体的教学设备。该仪器不仅具有监护仪的实际测量功能同时具有将监护仪的原理、电子、电路全面展现的教学功能。仪器在开发、设计时将专业的理论知识与院校的实践相结合，在仪器中设有许多故障点和测试点，着重于学生动手能力的培养。通过不同故障点和测试点的试验，分别模拟心电、血压、血氧等电路等部分的断路故障现象，可观察到多参数监护仪心电、血压、血氧等模块的波形的变化。详尽的电子线路图更清晰的剖析了监护仪的原理。
1，SH5200型型生命体征监护示教仪主要用于：
（1）高等院校的生命学院的生物医学工程专业：研究、开发用于医学诊断、治疗、人体功能辅助和卫生保健的医学仪器、设备及系统。培养从事生物医学工程信息及医学仪器领域的高级工程技术人才。便于学生系统地掌握电子技术、计算机技术、信息处理技术和智能控制等学科的基础理论与专业知识，并掌握一定的生物学与医学的基础知识，具有将生物医学与工程技术相结合的科学研究能力。
（2）高等专科学校的医疗器械制造与维护\医用电子仪器与维护专业：培养   从事医疗电子仪器和设备的制造、安装、调试、维修和营销工作的高级技术应用型专门人才。
（3）职业技能培训机构-医用电子设备维护与维修等培训学习
2，为了满足贵单位的特殊需要，我们可以在现有的教学仪器的基础上给予批量定制。
1  正常工作条件
a)  运行温度  5℃～40℃；
    运输和贮存温度  -20℃~+55℃
b)  相对运行湿度   ≤85%；
    运输和贮存湿度  ≤95%（无凝结）
c)  运行大气压力  86kPa～106kPa；
    运输和贮存大气压力50kPa～106kPa
d)  电压  220V±22V       50Hz±1Hz；
e)  工作方式 连续运行方式。
2  导联电极、导联线
五导联电极的结构：与人体接触的导联电极采用固体湿态导电胶、多种材质背衬和银/氯化银芯片组成。
导联线的长度应符合下列要求：
 a）导联线的颜色如表3所示：
表  3：导联线的颜色
色标 白色 黑色 红色 绿色 棕色
五导联线 RA LA LL RL C（V）
b)导联线的长度：导联电极引线长度不短于500mm、导联线全长不长于5000mm。
3  心电显示部分
3.1 显示灵敏度：步进转换式灵敏度分为以下三档，如表4所示。
表  4：显示灵敏度分档表
档次 灵敏度 误差
0.5档 ±5mm/mV ≤5%
1.0档 ±10mm/mV ≤5%
2.0档 ±20mm/mV ≤5%
注：1mV定标标尺相当于10mm
3.2  显示线性
对应于垂直轴中心± 15mm的范围内，其误差不大于±10%。
3.3  显示稳定度
a)  时间漂移  以通电15min基线位置为准，60min后漂移量不大于5mm；
b)  温度漂移  在5℃～40℃温度范围内，基线漂移平均不超过0.5mm/℃；
c)  电源电压瞬态波动时，基线漂移不大于1 mm；显示灵敏度变化不大于±10%。
d)  对应于±300mV的直流极化电压，显示灵敏度变化不大于±5%。
3.4扫描速度
监护仪心电扫描速度可分别设定为12.5mm/s、25mm/s、50mm/s等三种扫描速度；扫描速度误差不得大于±10%。
3.5 标准信号的精确度
监护仪装有相当于在输入端施加1mV电压的标准信号发生装置，精确度为1mV±5%。
3.6 内部噪音
在4.3.11规定的频率范围内，折合到输入端的噪声应小于30uVp-p 。
3.7输入阻抗
监护仪的+电极和N电极、—电极和N电极之间的输入阻抗应不小于5MΩ。
3.8输入回路电流
各个输入回路电流应不大于0.1uA。
3.9 共模信号抑制能力
监护仪的共模信号抑制能力应在60dB以上（显示最大幅值不超过10mm）。
3.10 时间常数
监护导联的时间常数要求不小于0.3 s。
3.11频率特性
幅度频率特性应满足1Hz～25Hz(    　　   )的要求。

若接入交流滤波器输出幅度，在20Hz时应不小于原幅度的70%；在35Hz时应不小于原幅度的20%。
4.3.12波形处理功能
具有至少能记忆4s的心电波形，对显示的波形进行回放、冻结、解冻、打印等编辑功能。
3.13导联状态选择功能
在(ECG)心电导联中(Ⅰ、Ⅱ、Ⅲ 、aVR、aVL、aVF 、V)可任选其中一种导联状态实时显示监护。
4  心率显示部分
4.1  心率的检测和显示
监护仪具有发声的心动显示功能。在标准灵敏度下，对0.5mV～3.0mV的检测信号能进行检测，并显示心率值。
心率值的测量范围 20次/min～230次/min，即使显示值超过心率报警的预置范围，仍能正常进行显示。
4.2  心率显示的精确度误差应不超过±5%。
4.3  预置报警范围  上限为22次/min～230次/min，下限为20次/min～228次/min；
4.4 心率报警的准确度 要求不小于预置值的±10%。
4.5 发生时间 自心率越限发生至报警发生的时间应小于12s。
4.6 心电波形：2通道，第1通道是显示被监护病人的心电图，第2通道是心电图级联，对第1通道的延续。
4.7 标尺：心电波形右侧的小竖线为标尺：1mV

4.8 心电波形增益：×1/2、×1、×2、×AUTO
×1代表1 mV，×2代表2 mV，×1/2代表0.5mV，
×AUTO代表仪器自动设置心电波形。
5  呼吸率显示部分
5.1  呼吸率测量范围 6次/min~60次/min。
5.2  呼吸率显示的精确度 误差为±10%。
5.3  预置报警范围 上限为7~60次/min、下限为6~59次/min
5.4  发生时间 自呼吸率越限发生至报警发生的时间应小于30s
5.5  呼吸波形：在第3通道
5.6  呼吸增益：×1/2、×1、×2、×4
5.7  呼吸测量方式：胸廓阻抗值法，测得RA和LA两个电极间的阻抗
5.8  呼吸波形显示速度：12.5mm/s、 6.25mm/s
6  体温显示部分
6.1  体温测量范围 34.0℃～43.0℃。
6.2  体温显示的精确度  误差为 ±0.2℃。
6.3  预置报警范围 上限为36℃～43℃，下限为34℃～42℃；
6.4  发生时间 自体温越限发生至报警发生的时间小于12s。
7  无创血压显示部分
7.1 无创血压测量范围    收缩压        6.7kPa～32.0kPa(50mmHg～240mmHg)；
                        平均压        4.0kPa～26.6kPa(30mmHg～200mmHg)；
                        舒张压        2.9kPa～24.0kPa(22mmHg～180mmHg)。
7.2 无创血压显示平均误差为     ±0.7kPa (±5. 25mmHg)
7.3预置报警设置范围
收缩压：上限      6.4kPa～32.0kPa(48mmHg～240mmHg)；
下限      6.1kPa～31.7kPa(46mmHg～238mmHg)；
平均压：上限      4.0kPa～26.6kPa(30mmHg～200mmHg)；
          下限      3.7kPa～26.4kPa(28mmHg～198mmHg)；
舒张压：上限      2.9kPa～24.0kPa(22mmHg～180mmHg)；
          下限      2.6kPa～23.7kPa (20mmHg～178mmHg)。
7.4 发生时间  自无创血压越限发生至报警发生的时间应小于12s。
7.5测压方式
a) 手动测压：按下测压键，监护仪可进行一次无创血压的测量。
b) 周期测压：具有自动周期测量功能，间隔时间可设定；单位为min。
c) 连续测压：在连续方式下可进行5min的无创血压连续测量。
8  血氧饱和度显示部分
8.1 血氧饱和度测量范围：40%~100%
8.2 血氧饱和度显示的精确度：
(90%~99%)误差为≤±2%    (70%~89%)误差为≤±4%   (40%~69%)误差为≤±6%
8.3预置报警范围 上限为1%~100% 下限为0%~99%
8.4发生时间  自血氧饱和度越限发生至报警发生的时间应小于12s。
9  报警功能
9.1 监护仪具有发出声/光的报警装置，并能取消报警。根据需要选择一项或某些项目进行监测报警或关闭报警。
9.2 可对导联脱落、血氧探头脱落进行声报警。
9.3 当心率、体温、无创血压、血氧饱和度超过设置的上下限时，出现报警信号；
10  趋势图、趋势列表
10.1 可以浏览心率、体温、呼吸、血氧饱和度值、脉搏、无创血压趋势图并可存储测量血压的数据。
10.2 趋势回顾：可回顾最长达96小时的趋势回顾
10.3 血压列表：最多可回放400组无创血压数据及测量血压时的血氧、体温、呼吸率、心率数值
10.4 心电波形回放：最多可回放5分钟的心电波形
10.5 VPC回放：最多可回放100组VPC捕捉波形
11  外观要求
4.12.1  监护仪外观整洁、色泽均匀、无明显的伤斑、划痕、裂纹、锈蚀，面板上的文字和标志清晰正确、牢固。
4.12.2  监护仪的塑料件平整光滑、无起泡、开裂、变形等现象。
