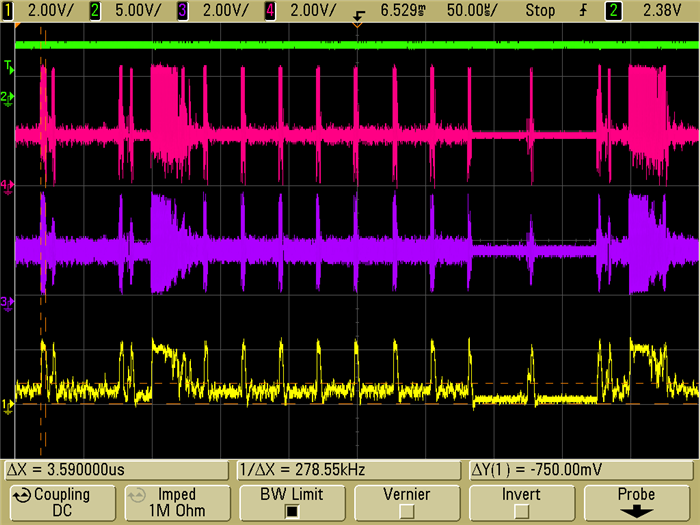

波束合成后的波形和回波信号最终输出波形

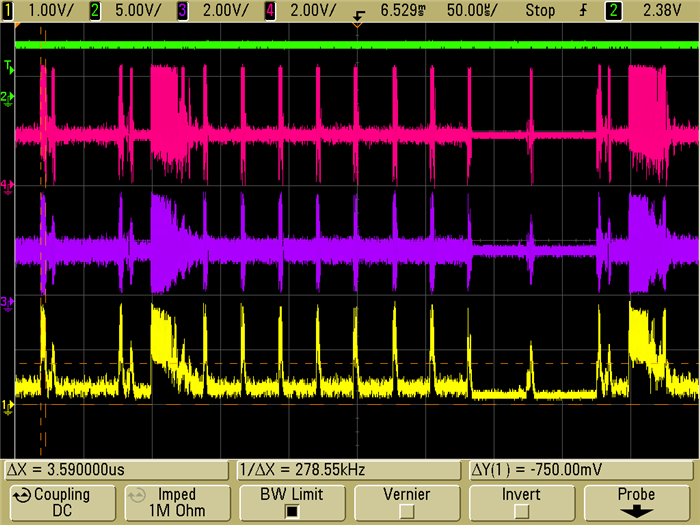

                                   波束合成后的波形和检波后的信号波形

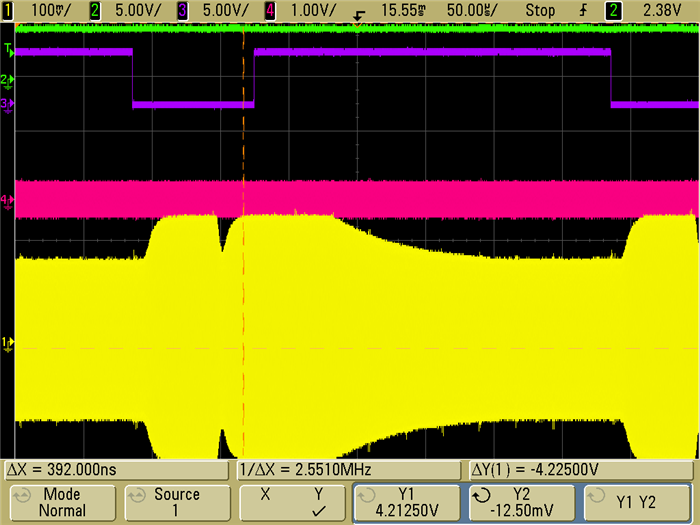

                                                                       动态滤波电路信号源测试波形·

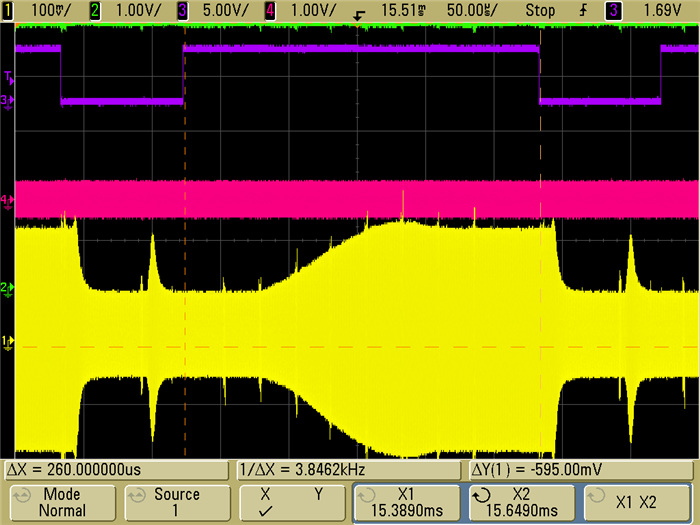

                                                   动态滤波电路信号源测试波形

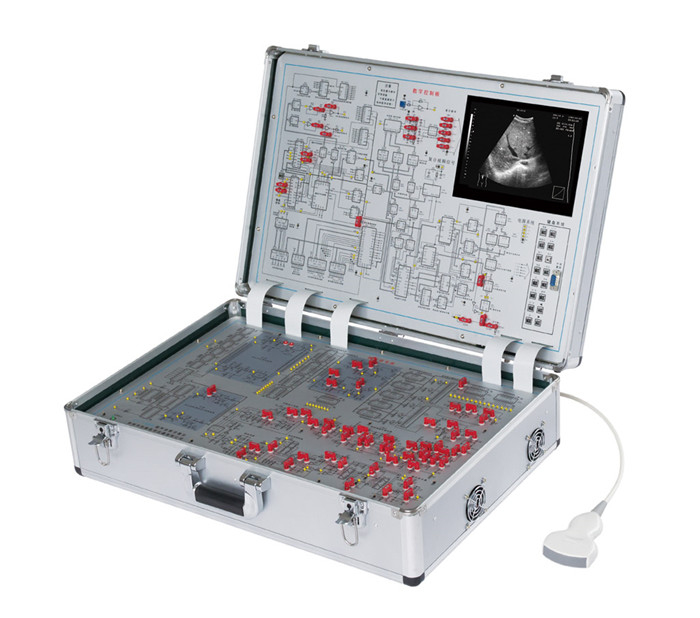

SH1800 超声诊断示教仪技术参数

一：总体要求
1：为方便教学整机分为数字板和模拟板两部分。
2：仪器面板故障设置及信号测试点用拔插方式，方便教学。
二：模拟部分
 1：面板有发射部分原理图，并标注有发射触发信号、发射高压脉冲信号、探头开关高压信号、探头回波信号测试点。
2：能测试回波信号的初级放大信号。
3：用模拟延时线实现接收聚焦，并能测试变孔径控制信号，初级波束合成信号。
4：独立动态滤波电路，能测试不同参数下滤波效果和显示图像的变化关系。
5：单独测试的TGC电路，展示TGC控制和放大倍数关系，可单独测试。
6：单独的对数压缩电路，理解对数压缩的必要性。可单独测试对数压缩系数。
7：检波电路，单独做检波实验，理解解调的过程。
8：边缘增强电路，可单独做边缘增强实验。
9：回波信号输出滤波，单独看到超声回波信号波形。可让学生看到不同介质的回波信号。
三：数字部分
1：单片机部分信号测试，能测试与单片机相关的信号，不同模式下单片机状态。
2：AD变换、帧相关信号处理过程关键信号测试实验。
3：DSC变换部分信号测试。
4：单片机和字符图形部分实现实验。
5：测试图像和图形合成后的信号。
6：DA变换及视频输出实现。
7：发射信号、变孔径信号、高压开关控制信号测试。
8：EFC信号、TGC信号输出，测试这两个控制信号和图像变化的关系。
9：VGA信号、复合视频信号、伪彩信号测试。
四：通用技术参数
1.扫描方式：电子扫描。
2.探 头：3.5MHz（80阵元）电子凸阵探头。
3显示方式：B、B/B、B/M、M。
4.显 示 器：21cm液晶彩色显示器。　　
5.聚焦方式：全自动接收十七段动态聚焦和声透镜。
6.动态可变孔径。
7.图像处理：8种帧相关处理； 8种伽玛矫正处理；前处理、内插处理。
8.图像倍率:×1.0,×1.2,×1.5,×2.0。
9.图像显示：左右、上下图像翻转、伪彩色编码。
10.体位标记：16种图标（成人10种，胎儿6种）。
11.输入功率: 100VA。
12.电源具有过压、过流和断电保护功能。
